Anschlusswinkel PushFit 20mm x 1/2" 90 Grad Rotguss Geberit
Anschlusswinkel
GEBERIT, Push-Fit
Geberit PushFit Anschlusswinkel 90Gr
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- O-Ring aus EPDM
Technische Eigenschaften
- Werkstoff: Rotguss (CuSn5Zn5Pb2-C)
- Form: rechtwinklig
- DN / Nennweite: 15
- d, d / Außendurchmesser (mm): 20 mm
- Rp / (Rohr-)Innengewinde zylindrisch
("): 1/2 "
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 6 cm
- L1 / Länge (cm): 5,2 cm
- l / Länge Teilmaß (cm): 1,8 cm
- l1 / Länge Teilmaß (cm): 2 cm
- Z / Z-Maß (cm): 3,4 cm
Details
Nenngröße
20mmx1/2"IG
Gewicht (kg)
0,227
Länge (mm)
60
Winkel (°)
90
Werkstoff
Rotguss
Oberfläche
unbehandelt
Anschluss 1
Steckmuffe
Anschluss 2
Innengewinde
Nenndurchmesser Anschluss 1
DN15
Nenndurchmesser Anschluss 2
1/2" (DN15)
Nenndurchmesser Anschluss 3
1/2"
Max. Mediumtemperatur (Dauerbetrieb) (°C)
70
Min. Mediumtemperatur (Dauerbetrieb) (°C)
0
Rohraußendurchmesser Anschluss 1 (mm)
20
Systemgebunden
systemgebunden

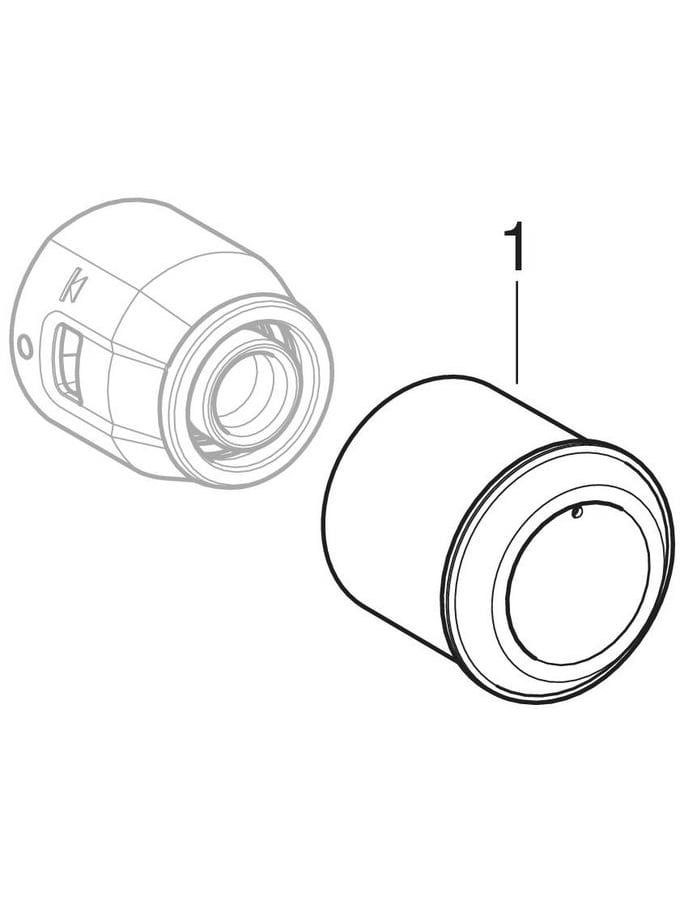

Ersatzteilliste
