Anschlusswinkel Mepla d 20 einfach vormontiert schallgedämmt RG GE
Anschlusswinkel
GEBERIT, Mepla
Geberit Mepla Anschlusswinkel 90Gr
vormontiert, einfach
Verwendungszwecke
- Für Haustechnik, Industrie und
Schiffbau
Eigenschaften
- Unverpresst undicht
- Schallgedämmt
Technische Eigenschaften
- Werkstoff: Rotguss (CuSn5Zn5Pb2-C)
- Form: Einzelbügel
- DN / Nennweite: 15
- d, d / Außendurchmesser (mm): 20 mm
- Rp / (Rohr-)Innengewinde zylindrisch
("): 1/2 "
- arc / Winkel (Gr): 90 Gr
- L / Länge (cm): 46 cm
- L1 / Länge (cm): 5,2 cm
- L2 / Länge (cm): 5,5 cm
- l / Länge Teilmaß (cm): 10 cm
- l1 / Länge Teilmaß (cm): 4 cm
- Z / Z-Maß (cm): 2,7 cm
Zusätzlicher Lieferumfang
- Schutzstopfen
- Befestigungsmaterial
Details
Gewicht (kg)
0,8
Länge (mm)
460
Winkel (°)
90
Werkstoff
Rotguss
Oberfläche
unbehandelt
Anschluss 1
Schieber
Anschluss 2
Innengewinde
Nenndurchmesser Anschluss 1
DN15
Nenndurchmesser Anschluss 3
1/2"
Rohraußendurchmesser Anschluss 1 (mm)
20
Systemgebunden
systemgebunden
Ersatzteilliste
Ablaufanschlussbogen PE-HD 50/50 mm 90 Grad
Ablaufanschlussbogen
3,99 €
Daemmunterlage Mepla Geberit z.Schalldämmung von Armaturenanschlüssen
Dämmunterlage
1,49 €

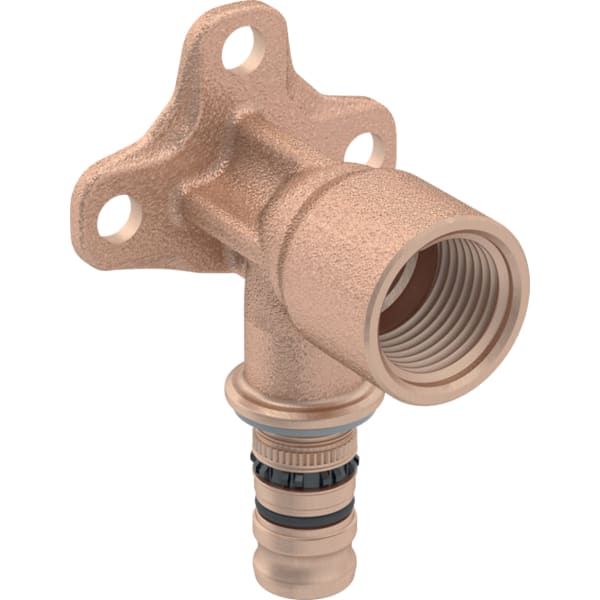

Armaturenanschluss Mepla m.Wandscheibe 16mm x 1/2" Geberit
