Wand-WC-Montageele.Duofix BH 1120mm m.UP-Sp.Sigma,f.Geruchsabs.,f.Bet.v.vorn
Wand-WC-Montageelement
GEBERIT, Duofix
Geberit Duofix Element für Wand-WC, 112
cm, mit Sigma UP-Spülkasten 12 cm, für
Geruchsabsaugung mit Abluft
Verwendungszwecke
- Für Trockenbau
- Für Wand-WCs mit Anschlussmaßen nach
DIN EN 33:2011-11
- Für 1-Mengen-, 2-Mengen- oder
Spül-Stopp-Spülung
Eigenschaften
- Montage- und Instandhaltungsarbeiten
am UP-Spülkasten werkzeuglos
- Mit Leerrohr für Wasserzuleitung für
Geberit AquaClean Dusch-WCs und für
Anschlusskabel
- Externe Geruchsabsaugung mit
Anschlussmuffe d 50 mm über Spülbogen
anschließbar
- 50 Jahre Ersatzteilsicherheit
Technische Eigenschaften
- Fließdruck (kPa) - min. bis max.:
10-1000 kPa
- Wassertemperatur (GrC) - max.: 25 GrC
- Spülmenge Werkseinstellung (l): 6 / 3
l
- Große Spülmenge Einstellbereich (l): 4
/ 4,5 / 6 / 7,5 l
- Kleine Spülmenge Einstellbereich (l):
2-4 l
- Durchfluss bei 3 bar (l/min): 9,6
l/min
- Durchfluss bei 3 bar (l/s): 0,16 l/s
- Mindestfließdruck für
Berechnungsdurchfluss (kPa): 10 kPa
- Berechnungsdurchfluss (l/s): 0,09 l/s
- Höhenverstellbar: Nein
- B / Breite (cm): 50 cm
- H / Höhe (cm): 112 cm
- T / Tiefe (cm): 12 cm
Zusätzlicher Lieferumfang
- Wasseranschluss R 1/2", MasterFix- und
MeplaFix-fähig, mit integriertem
Eckventil und Handrad
- Bauschutz für Serviceöffnung
- 2 Schutzstopfen
- Anschlussset für WC, d 90 mm
- Anschlussbogen 90Gr aus PE-HD, d 90 mm
- Übergangsmuffe aus PE-HD, d 90 / 110
mm
- 2 Gewindestangen M12
- Befestigungsmaterial
Details
Gewicht (kg)
15,4
Max. Breite (mm)
500
Bauhöhe (mm)
1120
Farbe
blau
Max. Höhe (mm)
1120
Oberfläche
unbehandelt
Höhenverstellbar
höhenverstellbar
Bauart
Fertigset
Handbedienung möglich
nein
Min. Spülvolumen (l)
2
Max. Spülvolumen (l)
7,5
Rohraußendurchmesser Abflussrohr (mm)
90
Mit Befestigungsmaterial für das WC
Mit Befestigungsmaterial für das WC
Mit Abflussbogen
Mit Abflussbogen
Mit Eckventil
Mit Eckventil
Spülung
sonstige
Werkstoff des Spülkastens
Polyethylen (PE)
Anschluss Leitungswasser
Außengewinde
Mit Halterung geeignet für Bodenmontage
Mit Halterung geeignet für Bodenmontage
Nenndurchmesser Anschluss Leitungswasser
1/2"
Mit Halterung geeignet für hohe Wandmontage
Mit Halterung geeignet für hohe Wandmontage
Mit Halterung geeignet für niedrige Wandmontage
Mit Halterung geeignet für niedrige Wandmontage
Rahmen geeignet für WC mit Sprung > 60 cm
nein
Mit Befestigungsmaterial für das Element
ohne
Einstellbares Spülvolumen
nein
Selbsttragende Konstruktion
selbsttragende Konstruktion
Tiefenverstellbar
nein
Mit Kontaktgeräuschisolierungsset
Mit Kontaktgeräuschisolierungsset
Geeignet für die Frontbedienung
geeignet für die Frontbedienung
Geeignet für elektrische Bedienung
geeignet für elektrische Bedienung
Toilettenhöhe verstellbar
nein
Verstellbare Breite
nein
Geeignet für die Bedienung über die Ablage
nein
Min. Ablagenhöhe (mm)
1120
Max. Tiefe (mm)
120
Farbgruppe (Hauptfarbe)
blau
Geeignet für wandhängendes WC
Geeignet für wandhängendes WC
Mit Spülkasten
mit Spülkasten
Dieses Produkt ist leider nicht verfügbar.
Ersatzteilliste
Wand-WC-Bogen PE-HD 90x 90mm 90 Grad f.senkrechte Montage f.GIS und Duofix
Wand-WC-Bogen
18,49 €
SGR - Geberit Duofix
Sechskant-Kreuzschlitzbohrschraube
Preis auf Anfrage
SGR - Geberit Spuelkasten- und Urinal- Zubehoer
Spülbogen
Preis auf Anfrage
SGR - Geberit Ersatzteile PG 01 - 20 Werkspreis von 0.52 bis 9.49 Euro
sonstige
Preis auf Anfrage
SGR - Geberit Ersatzteile PG 01 - 20 Werkspreis von 0.52 bis 9.49 Euro
Anschlussgarnitur
Preis auf Anfrage
SGR - Geberit Ersatzteile PG 28 - 50 Werkspreis ab 25.50 Euro
IP-Dose
Preis auf Anfrage
Geberit Gewindestangen m.Mutter u.Hülse
Gewindestange
19,99 €
Geberit Schutzplatte zu UP - Spülkasten UP320 und UP300
Schutzplatte
9,99 €
Geberit Duofix WC Montagezubehör Rohbau
WC Montagezubehör Rohbau
45,49 €
Geberit Rohrschelle m.Bügel zu DF/DF-B/ GIS WC
Rohrschelle
Preis auf Anfrage
Lippendichtung für UP-Spülrohr Steckmuffe 45 mm / DN40
Gummimanschette
3,49 €
Geberit Schutzstopfen 45 mm Durchm.
Schutzstopfen
6,49 €
Geberit Schutzstopfen 90 mm Durchm.
Schutzstopfen
3,99 €
Gummimanschette zu Wand-WC-Muffe und Steckmuffe 90 mm
Gummimanschette
6,49 €

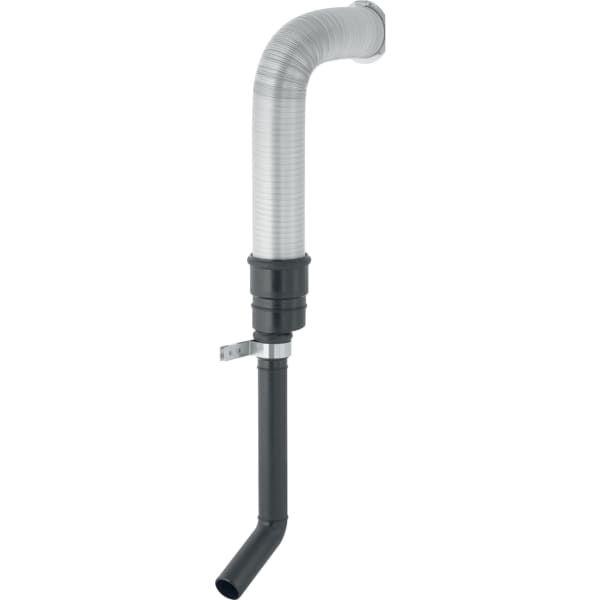

Geruchsabsaugung Set Geberit Aerotec für SPK UP 320, Geruchabsaugung Abluft
