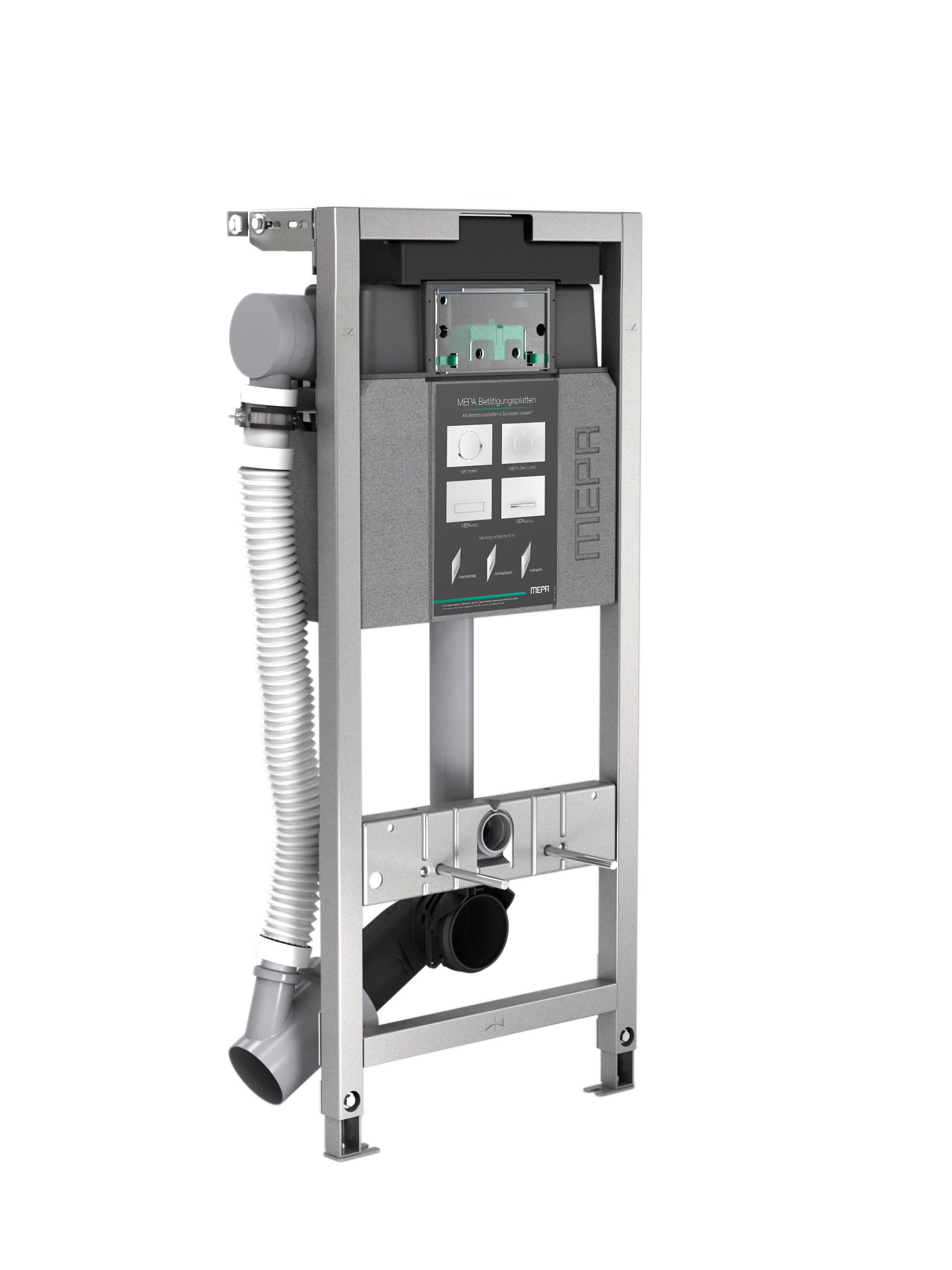

Air-Wand-WC-Montagesystem VariVIT mit UP-Spk.SC A31 6l BH:120cm MEPA

VERWENDUNGSZWECK vormontiertes Montageelement für wandhängendes WC für Trockenbaumontage zur Einzelmontage vor eine Massiv- oder in eine Ständerleichtbauwand zur Schienenmontage vor eine Massiv- oder vor eine Ständerleichtbauwand zur Geruchsabsaugung EIGENSCHAFTEN Systembauhöhe 1200 mm selbstragender Montagerahmen geeignet zur Beplankung mit Gipsfaser- oder Gipskartonplatten sendzimir-verzinktes C-Profil höhenverstellbare Fußstützen 0-240 mm mit integrierter Rutschhemmung, Fuß- platten drehbar, Tiefe passend zum Ein- bau in UW-Profil UW 50 und UW 75 und MEPA-Ausbauprofil Mittel- und Meterrissmarkierung zur exakten Ausrichtung der Achsmitte und Montagehöhe des Elementes UP-Spülkasten Sanicontrol Typ A31 2-Mengen oder 1-Mengen- oder Start/Stopp-Spültechnik Spülkasten komplett vormontiert Prüfung und CE-Kennzeichnung gemäß DIN EN 14 055 Wasseranschluss rechts Spülmenge 6/3 l (Werkseinstellung) Spülmengen getrennt einstellbar: große Spülmenge 5-7 l, stufenlos kleine Spülmenge 3-4,5 l, stufenlos maximales Spülvolumen 7,5 l bei Werkseinstellung sofortiges Nachspülen möglich integrierte Spülstromdrossel zur stu- fenlosen Reduzierung des Spülstroms von ca. 2,2 l/s (min. Drosselung) bis ca. 1,8 l/s (max. Drosselung) schwitzwassergedämmt 10 Jahre Ersatzteilgarantie mechanische Betätigung von vorn WC-Anschlussbogen 3-fach tiefen- verstellbar Anschluss Dusch-WC-Systeme möglich Geruchsabsaugung mit integriertem Radiallüfter Lüfterbetrieb manuell oder elektro- nisch Dehzahlregulierung 230/24 DC Volt Netzbetrieb über inte- griertes UP-Netzgerät, Schutzart IP 54 leckluftdichte Rückschlagklappe LIEFERUMFANG Wandwinkel-Set zur Einzelmontage vor Massivwand Montage-Set zur Montage in Ständer- leichtbauwand Wasseranschluss G 1/2 A mit integrier- tem Eckventil und Handrad PE Wand-WC-Anschlussbogen DN 90 PE Wand-WC-Anschlussgarnitur DN 90 PE Übergangsstück DN 90/110 Wand-WC-Befestigungsset M12 Bauschutzkasten für Revisionsöffnung 2 Schutzstopfen Rohranschluss-Set für Lüfter Befestigungsmaterial ZUBEHÖR Betätigungsplatten Serie MEPAzero Lumo Betätigungsplatten Serie MEPAzero Betätigungsplatten Serie MEPAorbit Betätigungsplatten Serie MEPAsirius Betätigungsplatten Serie MEPAsun HINWEISE Aufgrund der geringen Lüfterleistung und dem damit verbundenen begrenzten Abluftvolumen, darf das Air-WC nicht als Ersatz für eine Raumentlüftung gemäß DIN 18017 eingesetzt werden. Für bestimmte WC-Keramiken nicht ge- eignet. Eine ständig aktualisierte Liste von WC-Keramiken , die mit dem Air-WC nicht kompatibel sind, finden Sie unter: www.mepa.de/Download/Planungshilfen
