Badablauf Viega Advantix DN 50 4939 Ablauf waagerecht, Klasse K
Badablauf
Viega, Advantix
Advantix, -Badablauf,
- für Verbundabdichtung (geflieste Dusche) mit Abdichtungsmatte
- Systemmaß, 100
Ausstattung
Aufsatz mit Rahmen Edelstahl 1.4404, Aufsatz 100x100, mm, Rost Edelstahl 1.4301, Bauschutz, Schlüter-KERDI-Abdichtungsmanschette, Abdichtungsflansch, Geruchverschluss herausnehmbar, Zulauf DN40, Ablaufrohr mit Kugelgelenk klebbar (ASA)
Hinweis,
Bei diesem Ablaufmodell, ist, aufgrund der hohen Position des Anschlussrohrs, keine ausreichende Estrichüberdeckung möglich. Dies muss rechtzeitig vom Fachplaner berücksichtigt werden. Eine mögliche bauseitige Lösung bezüglich Fliesengröße und/oder einem eventuellen Verguss mit Epoxidharz ist einzuplanen!
Ablaufleistung nach DIN, EN, 1253
- für Verbundabdichtung (geflieste Dusche) mit Abdichtungsmatte
- Systemmaß, 100
Ausstattung
Aufsatz mit Rahmen Edelstahl 1.4404, Aufsatz 100x100, mm, Rost Edelstahl 1.4301, Bauschutz, Schlüter-KERDI-Abdichtungsmanschette, Abdichtungsflansch, Geruchverschluss herausnehmbar, Zulauf DN40, Ablaufrohr mit Kugelgelenk klebbar (ASA)
Hinweis,
Bei diesem Ablaufmodell, ist, aufgrund der hohen Position des Anschlussrohrs, keine ausreichende Estrichüberdeckung möglich. Dies muss rechtzeitig vom Fachplaner berücksichtigt werden. Eine mögliche bauseitige Lösung bezüglich Fliesengröße und/oder einem eventuellen Verguss mit Epoxidharz ist einzuplanen!
Ablaufleistung nach DIN, EN, 1253
Details
Nenngröße
DN50/DN40
Gewicht (kg)
0,66
Werkstoff
Edelstahl / Kunststoff
Werkstoff Gitterrost/Abdeckung
Stahl
Nenngröße Ablauf
DN50
Werkstoff Ablaufkörper
Kunststoff
Abflussleistung (l/s)
0,5
Nenngröße Zulauf
DN40
Belastbarkeit
K3
Belastbarkeit (kg)
300
Sperrwasserhöhe (mm)
30
Ersatzteilliste
Aufsatzrahmen Viega Advantix 100x100mm Rahmen Edelstahl 4949.1
Aufsatzrahmen
80,49 €
Aufsatzrahmen Viega Advantix 150x150mm Rahmen Edelstahl 4949.1
Aufsatzrahmen
67,49 €
Rost Viega Advantix 94x94mm 4933.3 nicht verschraubbar, Edelstahl, gezogen
Rost
27,99 €
Rost Viega Advantix 94x94mm 4933.3 verschraubbar, Edelstahl, gezogen
Rost
18,49 €

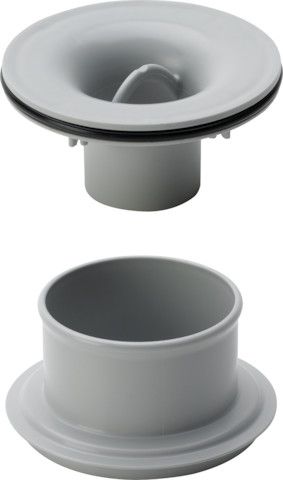

Tauchrohr Viega Advantix f.Badablauf 4938/4939/4935.. 4935.21
Tauchrohr
5,49 €
Abdichtungsmanschette Viega Advantix 490x490mm f.Aufst.elem./Bodenabl 4925.20
Abdichtungsmanschette
55,99 €
